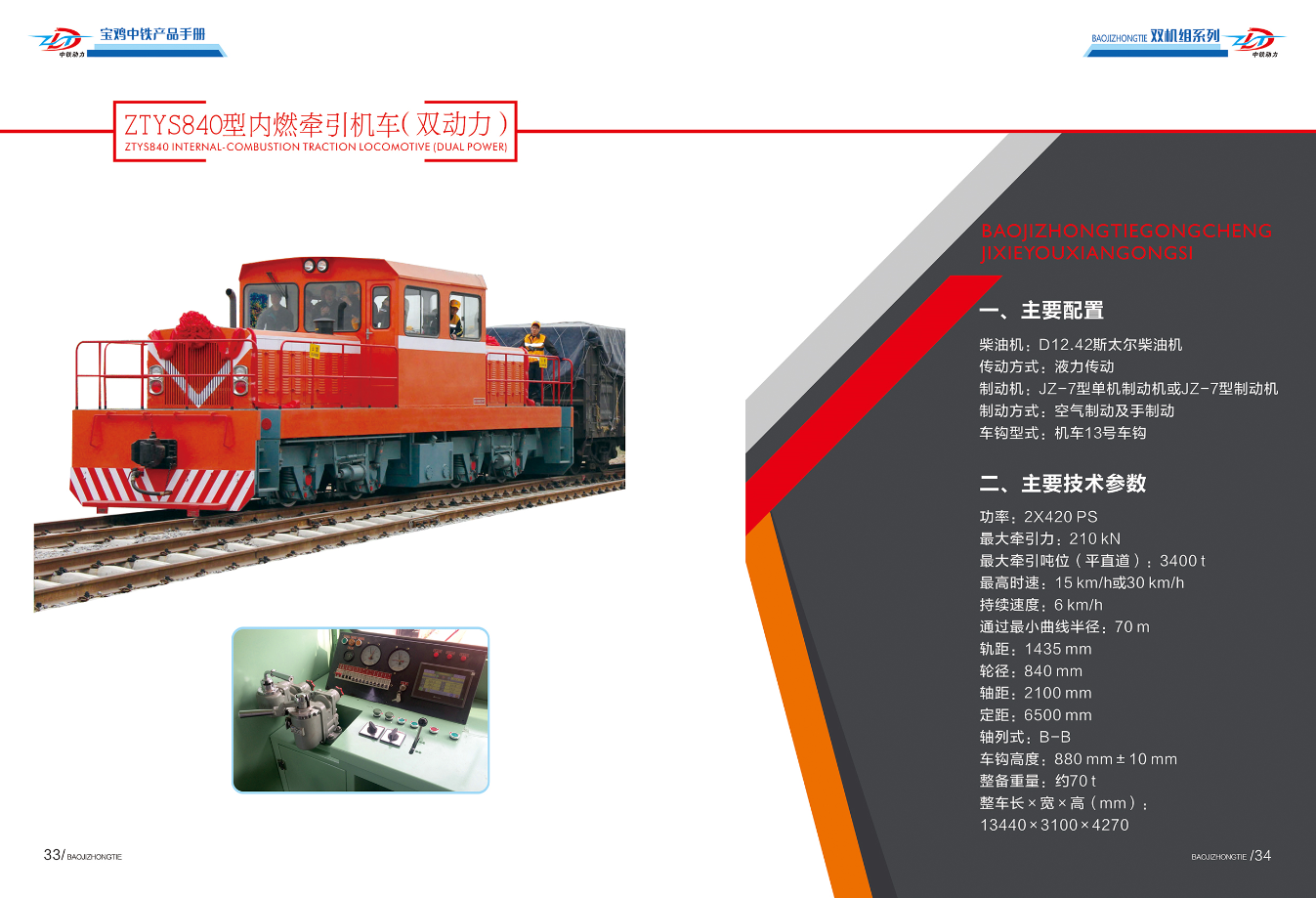

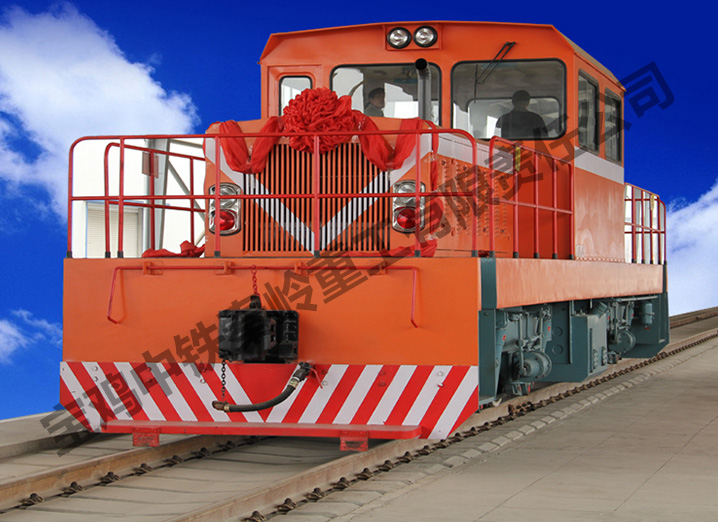

ZTYS840型内燃牵引机车（双动力）
使用工况、技术参数及主要配置
ZTYS840型内燃牵引机车（双动力）,是我公司的zhuanli产品，zhuanli证号：ZL2010 2 000223694.2，自产品投放市场以来受到广泛的认可。
一、ZTYS840型内燃牵引机车（双动力）
在使用过程中，当需要牵引大吨位时，两台发动机组可以同时工作，其动力为：840马力/双机组，最大牵引吨位：3400吨，当牵引小吨位时，单台发动机组单独工作，其动力为：420马力/单机组，最大牵引吨位：1890吨，即能满足使用工况，又能达到降低油耗,减少使用成本及延长机车使用寿命的目的。
二、执行标准
1.JB/T3247-1991《工矿内燃机车通用技术条件》
2.TB/T2494.1-1994《轨道车辆车轴超声波探伤方法》
3.GB/T3314-2006《内燃机车通用技术条件》
4.GB/T3450-1994《铁路机车司机室噪声允许值》
5.TB/T449-2003《机车车辆用车轮轮缘踏面外形》
6.TB/T1025-2000《机车车辆用热卷螺旋压缩弹簧技术条件》
7.TB/T1444-2002《内燃机在车用橡胶密封件技术条件》
8.TB/1463-2006《机车轮对组装技术条件》
9.TB1580-1995《新造机车车辆焊接技术条件》
10.TB/T2441-1993《内燃机车滚动轴承轴箱组装技术条件》
11. TB/T 2817-1997 《铁道车辆用辗钢整体车辆技术条件》
12.TB/T 2945- 1999 《铁道车辆用LZ50钢车轴及钢坯技术条件》
三、主要配置
柴油机 | WD12.420斯太尔柴油机 |
传动方式 | 液力传动 |
制动机 | JZ-7型制动机 |
制动方式 | 空气制动及手制动 |
车钩型式 | 机车13号车钩 |
四、主要技术参数
功率 | 2x420 hp |
最大牵引力 | 264 kN |
最大牵引吨位（平直道） | 3400 t |
最高时速 | 17 km/h |
持续速度 | 6 km/h |
通过最小曲线半径 | 100 m |
轨距 | 1435 mm |
轮径 | 840 mm |
轴距 | 2000 mm |
定距 | 7200 mm |
轴列式 | B-B |
车钩高度 | 880 mm±10 mm |
整备重量 | 约80 t |
整车长×宽×高(mm) | 13140×3000×4060 |
五、柴油机主要参数
型号 | WD12.420G |
额定功率/转速 | 309 kW(420hp)/2000 r/min |
额定功率时燃油消耗率 | 227 g/kW.h |
发电机功率 | 1000 W |
空气压缩机 | 0.57 m3/min（2台） |
六、液力变扭器主要参数
型号 | TY420 |
循环圆直径 | 435 mm |
七、液力变速箱
换挡控制方式 | 手动液控 |
档位 | 前进Ⅰ、空档、后退Ⅰ |
八、空气压缩机的主要技术参数
型式 | W-0.9/7-A |
传动方式 | 皮带传动 |
排气压力 | 0.7 MPa |
排风量 | 2x0.9 m3/min |
九、牵引吨位表
单机组牵引吨位表
i (坡道) ‰ | 0 | 6 | 12 | 18 | 24 | 30 |
速度V(km/h) | 牵引重量 (t) | |||||
6 | 1890 | 843 | 514 | 363 | 277 | 221 |
10 | 1790 | 703 | 426 | 300 | 227 | 180 |
15 | 799 | 303 | 175 | 117 | -- | -- |
17 | 350 | 120 | -- | -- | -- | |
双机组牵引吨位表
i (坡道) ‰ | 0 | 6 | 12 | 18 | 24 | 30 |
速度V(km/h) | 牵引重量 (t) | |||||
6 | 3402 | 1517 | 925 | 653 | 499 | 398 |
10 | 3222 | 1265 | 767 | 540 | 409 | 324 |
15 | 1438 | 545 | 315 | 211 | 151 | -- |
17 | 630 | 216 | 110 | -- | -- | -- |
注：以上牵引机车牵引吨位表是在没有曲线情况下的牵引重量。如果既有坡道，又有曲线，则牵引重量会随曲线半径不同而相应减小。
十、主要外购件配套生产商
序号 | 名称及型号 | 生 产 厂 商 | 地 址 |
1 | 斯太尔柴油机WD12.420 | 中国重汽杭州发动机有限公司 | 潍 坊 |
2 | 液力变扭器ZTY420 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
3 | 液力无级变速箱 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
4 | 机车车辆车轴 | 太原重工轮轴股份有限公司 | 太 原 |
5 | 840㎜碾钢车轮 | 太原重工轮轴股份有限公司 | 太 原 |
6 | 前、后Ⅰ、Ⅱ级驱动箱 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
7 | 传动轴 | 许昌传动轴有限公司 | 许 昌 |
8 | 机车轴承箱轴承 | 瓦房店轴承 | 瓦房店 |
9 | JZ-7型制动机/单 | 铁道部指定生产厂商 | 沈阳/天津 |
10 | 作用阀、分配阀、中继阀 | 铁道部指定生产厂商 | 沈阳/天津 |
11 | 空气压缩机 | 中国重汽/厦门捷豹 | 杭州/厦门 |
12 | 机车闸瓦 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
13 | 电器控制系统 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
14 | 牵引装置13号上作用式车钩 | 铁道部沈阳制动机厂 | 沈 阳 |
15 | 减震系统 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
16 | 转向架构架 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
17 | 车架 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
18 | 车体 | 宝鸡中铁工程机械有限公司 | 宝 鸡 |
十一、质量保证与技术服务
1、质量保证期为一年。从机车运到调试验收合格后开始计算。
2、供方对机车的可靠、完整性和使用性能负责。
3、机车在质保期内，供方对其产品由于设计、工艺及材料等存在的缺陷而发生的不足负责，自费纠正。
4、供方无偿培训司乘人员。
5、供方无偿提供使用说明书及相关的技术资料。
6、在质保期内，如果机车出现问题，当供方接到需方的通知后，供方在48小时内派人到现场处理问题。
7、质保期满后，供方免费提供技术服务。
ZTYS840型内燃牵引机车（双动力）
随车配送物品明细
一、 易损件清单（单台配置）
序号 | 工具名称 | 规格型号 | 单位 | 数量 |
1 | 发动机随机备品备件 | 套 | 1 | |
2 | 闸 瓦 | 块 | 8 | |
3 | 安全阀 | 个 | 1 | |
4 | 启动按钮 | LA38-11/204 | 个 | 1 |
5 | 空气开关 | 1P6A | 个 | 1 |
6 | 空气开关 | 2P30A | 个 | 1 |
7 | 空气开关 | 1P20A | 个 | 1 |
8 | 制动缸皮碗 | 152×203 | 个 | 2 |
9 | 万能换向开关 | LW5D-16 D0414-2 | 个 | 2 |
10 | 喇叭电磁阀 | 3V 210-08 DV24V | 个 | 1 |
二、 随车配送工具清单
序号 | 工具名称 | 规格型号 | 单位 | 数量 |
1 | 梅花板手 | 5.5×7 8×10 10×12 12×14 14×17 17×19 19×22 24×27 | 件 | 8 |
2 | 开口呆板手 | 件 | 8 | |
3 | 套筒板手 | 12.5㎜ 公制32件 | 套 | 1 |
4 | 活动板手 | 300㎜ | 把 | 1 |
5 | 钢丝钳 | 200㎜ | 把 | 1 |
6 | 罗丝刀 | “十”字250㎜ | 把 | 1 |
7 | 罗丝刀 | “一”字250㎜ | 把 | 1 |
三、 随车文件
序号 | 文件名称 | 单位 | 数量 | 备注 |
1 | 整机合格证 | 份 | 1 | |
2 | 整机使用保养说明书 | 份 | 1 | |
3 | 发动机随机文件 | 套 | 1 |
